Construcción de la nueva antena DSS 56 del MDSCC en España

En el Centro de Comunicaciones con el Espacio Profundo de Robledo de Chavela en Madrid (MDSCC), se están construyendo dos nuevas antenas para la ampliación de la cobertura del seguimiento de las naves y sondas espaciales. Aquí podemos ver el izado del reflector de una de las dos nuevas antenas, la antena DSS-56. Es una maniobra de precisión compleja y delicada.

El MDSCC de Robledo de Chavela en la sierra de Madrid, es uno de los tres principales complejos DSN (Red del Espacio Profundo) del JPL que posee NASA.

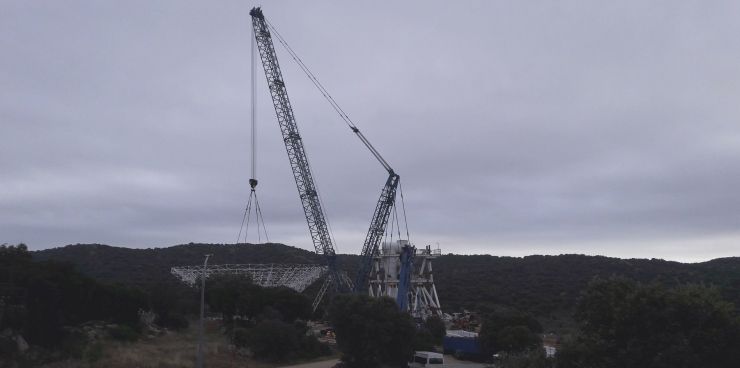

Primera fase del izado de la antena DSS-56. Image Credit: MDSCC-NASA

Estos son algunos datos sobre la grúa utilizada para esta maniobra:

Grúa LIEBHERR LR 1400/2, con la siguiente configuración:
- 77 metros de pluma telescópica.
- 135 toneladas de contrapeso.
- Radio de trabajo 32 m.
- Capacidad de carga de la grúa al radio de trabajo: 134,90 toneladas.
- Peso máximo a izar (incluidos medios de izado): 127,70 toneladas.
- Porcentaje de trabajo según las condiciones indicadas: 94,66 %.
- Limitación por aire 5,18 metros por segundo.

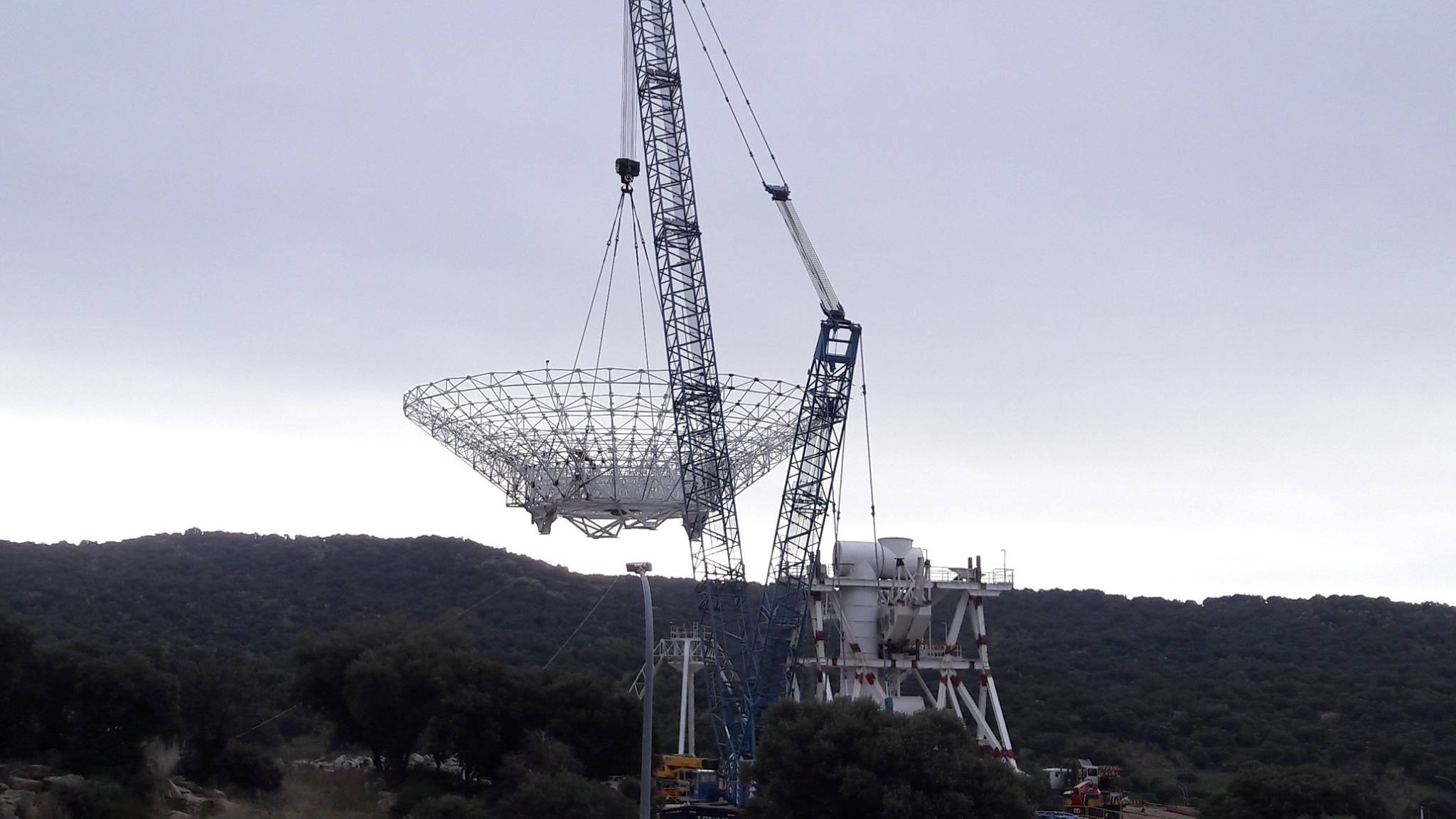

Segunda fase del izado de la antena DSS-56. Image Credit: MDSCC-NASA

Tercera fase del izado de la antena DSS-56. Image Credit: MDSCC-NASA

Subida de la parábola de la antena DSS 56
Viernes, 16 de noviembre de 2018

Elevacion del cuadripodo en la nueva antena DSS 56
Viernes, 16 de noviembre de 2018

Para más información visita: www.mdscc.nasa.gov

Videos Publicados por: Centro de Entrenamiento y Visitantes NASA
Edicción: Miguel A. Magallanes

Actualizado: 7/12/2018
